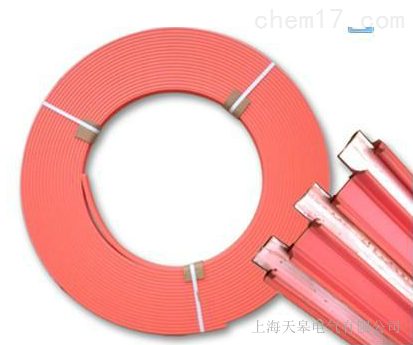

DHR系列安全滑觸線優點：極間距小、任意組合、敷設靈活可懸掛、水平、垂直安裝；可隨軌道任意彎曲。
應用領域：電動單軌小車自動生產線、游樂線等。

二：產品型號、規格

a. 柔性組合式滑線

㈠導軌承載流量：16A ; 50A ; 80A ; 120A

㈡導軌截面積：10mm2; 16mm2; 25mm2 ;

b．集電器

三：主要技術參數

序號	類別	基本參數
1	安裝地點	室內
2	環境溫度	-25℃~+55℃
3	防護等級	IP23
4	防觸電等級	0級
5	工作電壓	不超過交流電660V或直流1000V
6	運行速度	V≤200m/min
7	污染等級	4級
8	相對濕度	≤95%
9	執行標準	JB/T6391-1992

四：型號與基本數據

柔性滑線：導線標準長度為5m

型號	截面積mm2	額定載流量A	導體材質	電阻Ω/km	阻抗Ω/km	質量kg/m	標準軌距mm
DHR-10/16	10	16	不銹鋼	11.0000	11.0006	0.20	20
DHR-10/50	10	50	銅	1.8576	1.8614	0.21	20
DHR-16/80	16	80	銅	1.1610	1.1670	0.26	20
DHR-25/120	25	120	銅	0.7430	0.7524	0.34	20
DHR2-10/50	10	50	銅	1.8576	1.8614	0.21	14
DHR2-16/80	16	80	銅	1.1610	1.1670	0.26	14
DHR2-25/120	25	120	銅	0.7430	0.7524	0.34	14

五：集電器

集電器主要有JDS和JDR兩種

型號	額定載流量A	質量kg	應用范圍
JDR-15	15	0.4	用于軌矩為14mm的滑線
JDR-25	25	0.75	用于軌矩為20mm的滑線
JDR-30	30	0.95	用于軌矩為20mm的滑線

六：安裝附件

序號	附件名稱	型號	備注
1	安裝板	RZB	注意：軌矩為14mm和軌矩為20mm的滑線
2	組裝夾	RZJ
3	連接器	RLJ
4	供電器	RGD
5	斷電段	RDD
6	喇叭口	RDX

七：滑線安裝注意事項

1) 滑線與移動設備的水平和垂直方向的平行誤差不得大于1.5/1000；
2) 各接頭不得出現松動現象
3) 集電器的安裝必須保證各碳刷接觸壓力符合規范；
4) 通電空載試運行30min后，加負載運行至少10min，檢查各部情況。
